Produktinformationen

Der P5X wurde speziell für schwierige Böden entwickelt. Durch seine fast quadratische Form und die spezielle Profilierung ist er sehr stabil und bleibt dabei in allen Lagen flexibel.

Eine Kombination mit S-Haken, Combi-Haken und Doppelhaken ist wie bei all unseren Modellen möglich.

Unsere Pfähle werden wahlweise in stückverzinkter Ausführung, in bandverzinkter Ausführung (Z350) und in wetterfestem Stahl angeboten.

Bei Reihenpfählen ist die Profilöffnung immer zum Hang auszurichten.

Technische Daten

Setztiefentabelle P5X

Pfahllänge
(cm)
empfohlene
Setztiefe (cm)
180 55
200 60-65
220 65
240 70
250 75
260 80
270 85



Konfigurationstabelle P5X

Haken

Pfahllänge (cm)
180-190 200-220 240-270
Anzahl der Hakenpaare
Kurzer taillierter S-Haken 10 mm 1 1 1
Langer taillierter S-Haken 10 mm 5 6 7
R-Haken 10 mm 5 6 7
Combi-Haken 14 mm 5 6 7
Kurzer taillierter S-Haken 10 mm 2 3 4
S-Haken 8 mm 1 1 1
Doppelhaken 8 mm 1 1 1
Anzahl der Hakenpaare insgesamt 10 12 14

Bei Reihenpfählen ist die Profilöffnung immer zum Hang auszurichten.

Haken-System

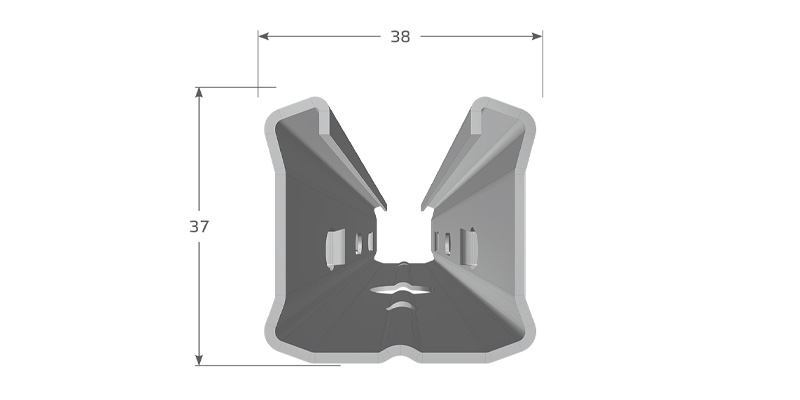

Festdrahtbereich Profil P5X
Wechseldrahtbereich Profil P5X
Festdrahtbereich Profil P5X
