Profil P5M
Produktinformationen

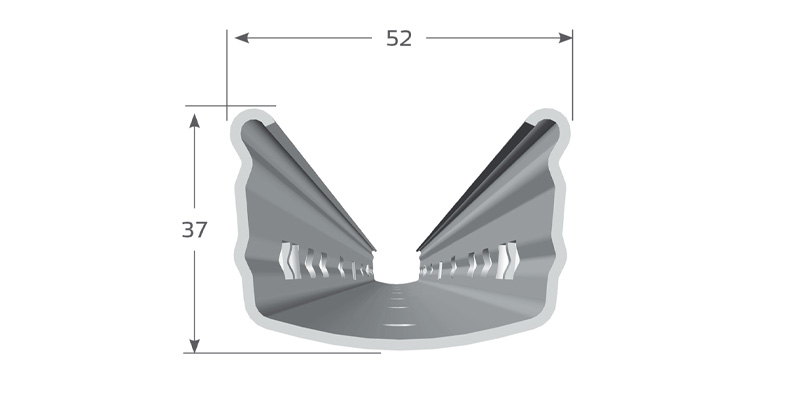

Diese in seiner seitlichen Schenkellänge (37 mm) verstärkte Form des P5-Pfahles gewährleistet eine Anlagehöhe bis ca. 1,95 m.

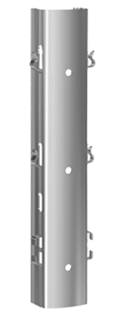

Der P5M wird in der Standard-Ausführung mit den taillierten S-Haken gefertigt. Diese bilden große, stabile Drahtösen und sind für jede Maschine geeignet. Auch hier ist eine Kombination mit dem neuen R-Haken oder die Ausführung als Combi-Pfahl möglich.
Unsere Pfähle werden wahlweise in einzelstückverzinkter Ausführung, in bandverzinkter Ausführung (Z275), Zink-Aluminium-Magnesium Ausführung (ZM310) und in wetterfestem Stahl angeboten.
Bei Reihenpfählen ist die Profilöffnung immer zum Hang auszurichten.
Technische Daten
Setztiefentabelle P5M
| Pfahllänge (cm) |
empfohlene Setztiefe (cm) |
| 230 | 65-70 |
| 240 | 70 |
| 250 | 75 |
| 260 | 80 |
| 270 | 85 |
| 280 | 90 |
Konfigurationstabelle P5M
| Haken | Pfahllänge (cm) | |
| 230-270 | 280 | |
| Anzahl der Hakenpaare | ||
| Kurzer taillierter S-Haken 10 mm | 1 | 1 |
| Langer taillierter S-Haken 10 mm |
7 | 7 |
| R-Haken 10 mm | 7 | 7 |
| Combi-Haken 14 mm | 7 | 7 |
| Kurzer taillierter S-Haken 10 mm | 4 | 4 |
| S-Haken 8 mm | 1 | 3 |
| Doppelhaken 8 mm | 1 | 1 |
| Anzahl der Hakenpaare insgesamt | 14 | 16 |
Die Auswahlmöglichkeiten für den Wechseldrahtbereich sind grün markiert. Es ist nur 1 Auswahl je Pfahl möglich.
Haken-System
Festdrahtbereich
Wechseldrahtbereich
Festdrahtbereich
» S-Haken 10mm kurz
» S-Haken 8mm
» Doppelhaken 8 mm
» R-Haken
» S-Haken 10mm lang
» Combi-Haken
