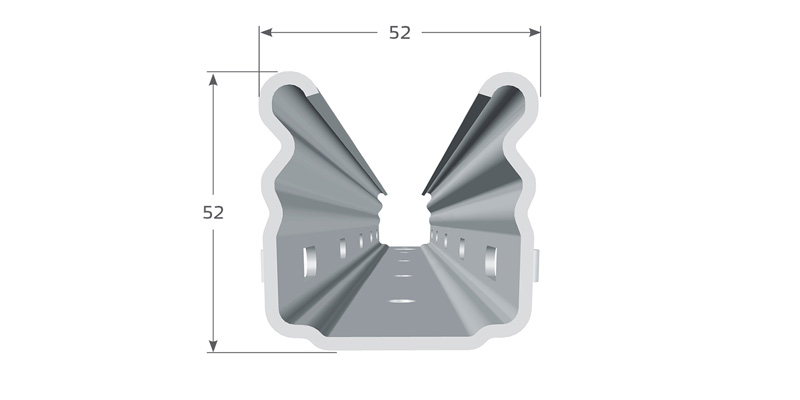

Profil P5E

Profil P5E

Produktinformationen

Das P5E-System (Endpfahl) bietet Ihnen die optimale Lösung für alle Anlagen:

- großes Ausziehloch
- Befestigungslöcher in der Rückwand für mittige Spannmöglichkeit der Festdrähte
- Löcher im Bodenbereich für die Bodenplatte
- Fixieren der Endpfähle mit der Bodenplatte durch einfaches Stecksystem
- beliebiges Anbringen von Hakenbügeln für Heftketten
- alternative Drahtspannung der Festdrähte außerhalb Drahtrahmens
- Endpfähle in drei Wandstärken lieferbar:

  • bis 80 m Reihenlänge mit 1,65 mm Wandstärke
  • über 80 m Reihenlänge mit 2,15 mm Wandstärke
  • über 150 m Reihenlänge mit 2,65 mm Wandstärke


Unsere Pfähle werden wahlweise in einzelstückverzinkter Ausführung, in bandverzinkter Ausführung (Z275), Zink-Aluminium-Magnesium Ausführung (ZM310) und in wetterfestem Stahl angeboten.

Die Profilöffnung ist immer nach außen zu richten!

Der Endpfahl sollte immer ca 10-20 cm tiefer sein als der erste oder der letzte Reihenpfahl.

Technische Daten

Setztiefentabelle P5E

Pfahllänge
(cm)
empfohlene
Setztiefe (cm)
180 55
200 60-65
230 70
250 70-75
275 85
300 95



Konfigurationstabelle P5E

Haken Pfahllänge (cm)
180 200 230 250 275 300
Anzahl der Hakenpaare
S-Haken 10 12 14 14 14 16
Hakenpaare insgesamt 10 12 14 14 14 16

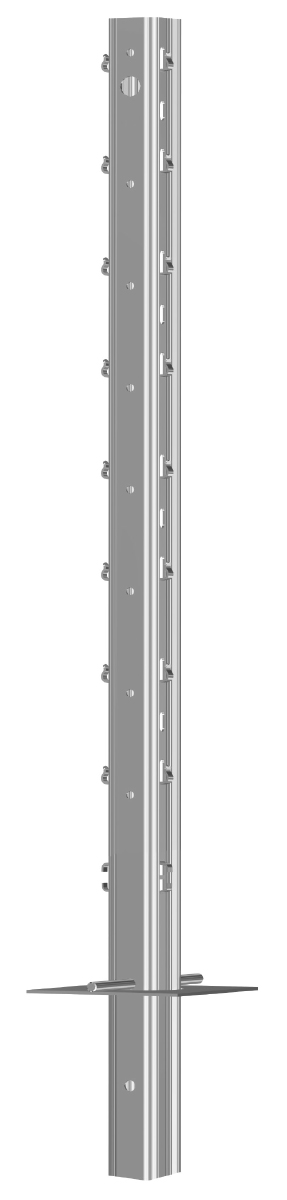

Profil mit Bodenplatte

Profil mit Bodenplatte Profil P5E
