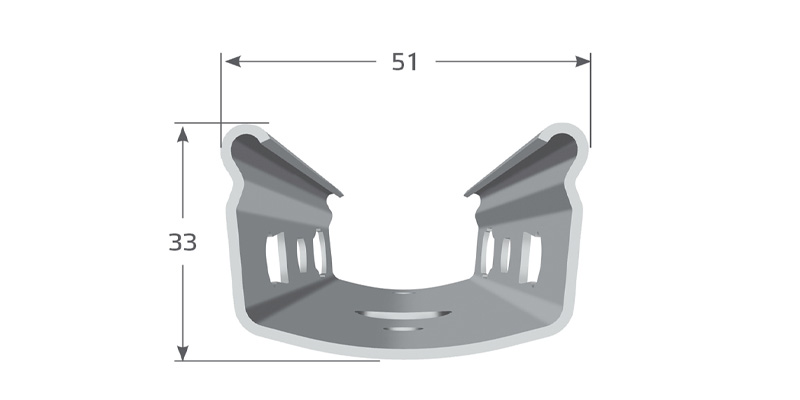

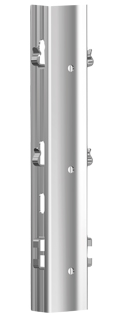

Profil P5

Profil P5

Produktinformationen

Mit seinen Abmessungen gewährleistet der P5 den Einsatz für alle Anlagenhöhen bis 1,85 m. Er wird in der Standardausführung mit 10 cm Hakenabstand und den patentierten, taillierten S-Haken gefertigt. Weiterhin ist eine Kombination mit dem neuen R-Haken möglich, sowie die Ausführung als Combi-Pfahl.

Sonderausführungen sind auf Anfrage möglich.

Unsere Pfähle werden wahlweise in einzelstückverzinkter Ausführung, in bandverzinkter Ausführung (Z275), Zink-Aluminium-Magnesium Ausführung (ZM310) und in wetterfestem Stahl angeboten.

Bei Reihenpfählen ist die Profilöffnung immer zum Hang auszurichten.

Technische Daten

Setztiefentabelle P5

Pfahllänge
(cm)
empfohlene
Setztiefe (cm)
180 55
200 60-65
220 65
240 70
250 75
260 80
270 85



Konfigurationstabelle P5

Haken Pfahllänge (cm)
180-190 200-220 240-270
Anzahl der Hakenpaare
Kurzer taillierter
S-Haken 10 mm
1 1 1
Langer taillierter
S-Haken 10 mm
5 6 7
R-Haken 10 mm 5 6 7
Combi-Haken 14 mm 5 6 7
Kurzer taillierter S-Haken 10 mm 2 3 4
S-Haken 8 mm 1 1 1
Doppelhaken 8 mm 1 1 1
Anzahl der Hakenpaare insgesamt 10 12 14

Die Auswahlmöglichkeiten für den Wechseldrahtbereich sind grün markiert. Es ist nur 1 Auswahl je Pfahl möglich.

Haken-System

Festdrahtbereich Profil P5
Wechseldrahtbereich Profil P5
Festdrahtbereich Profil P5
