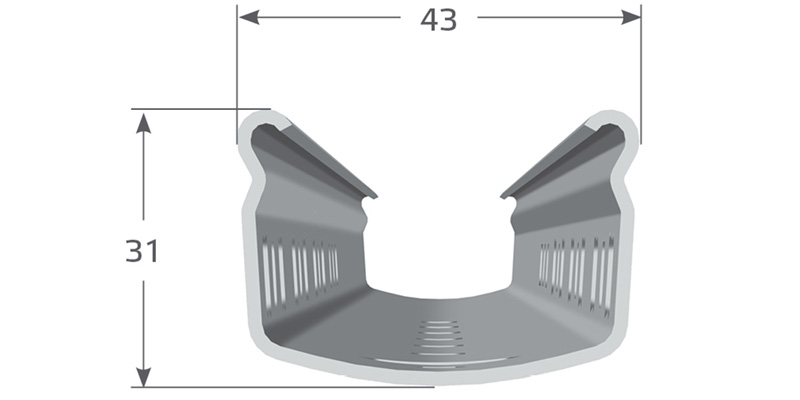

Profil P4
Produktinformationen
Der P4 kann bis zu einer Anlagenhöhe von 1,60 m sicher verwendet werden. Er ist in der Standard-Version mit taillierten S-Haken ausgestattet und optional als Combi-Pfahl erhältlich.
Sonderausführungen sind auf Anfrage möglich.
Unsere Pfähle werden wahlweise in einzelstückverzinkter Ausführung, in bandverzinkter Ausführung (Z275), Zink-Aluminium-Magnesium Ausführung (ZM310) und in wetterfestem Stahl angeboten.
Bei Reihenpfählen ist die Profilöffnung immer zum Hang auszurichten.
Technische Daten
Setztiefentabelle P4
| Pfahllänge (cm) |
empfohlene Setztiefe (cm) |
| 140 | 40-45 |
| 160 | 50 |
| 180 | 55 |
| 200 | 60-65 |
| 220 | 65 |
| 230 | 70 |
Konfigurationstabelle P4
| Haken | Pfahllänge (cm) | |||
| 140-160 | 180-190 | 200-220 | 230 | |
| Anzahl der Hakenpaare | ||||
| Kurzer taillierter S-Haken 10 mm |
1 | 1 | 1 | 1 |
| Langer taillierter S-Haken 10 mm |
4 | 5 | 6 | 7 |
| Combi-Haken 14 mm |
4 | 5 | 6 | 7 |
| R-Haken | 4 | 5 | 6 | 7 |
| Kurzer taillierter S-Haken 10 mm |
1 | 2 | 3 | 4 |
| S-Haken 8 mm | 1 | 1 | 1 | 1 |
| Doppelhaken 8 mm |
1 | 1 | 1 | 1 |
| Hakenpaare insgesamt | 8 | 10 | 12 | 14 |
Die Auswahlmöglichkeiten für den Wechseldrahtbereich sind grün markiert. Es ist nur 1 Auswahl je Pfahl möglich.

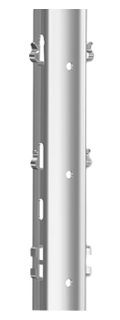

Haken-System
Festdrahtbereich
Wechseldrahtbereich
Festdrahtbereich
» S-Haken 10mm kurz
» S-Haken 8mm
» Doppelhaken 8 mm
» S-Haken 10mm lang
» Combi-Haken
» R-Haken
